マルチパーパストラス 【X30シリーズ】



マルチパーパストラスの30シリーズと40シリーズは、軽量荷重から中量荷重までに対応し、コンパクトで、トラス自体が美しいデザイン性を誇っております。そのため、照明機s材などの架設用はもちろん、展示会でのディスプレーやイベントブース、レンタル、あるいはまたショップのインテリアなど、幅広くお使いいただけます。コンパクトなボディは、強度と耐久性に優れ、複雑な構造物を作る際にも活躍します。また、円形トラスやコーナーなど、多彩な標準オプションをご用意していますので、デザイン性が高いものでも簡単に建設や組立ができます。

扱いやすく、さまざまな目的に応用できる汎用性の高い多目的トラスです。。

X30シリーズ


マルチパーパストラスの30シリーズには、XバージョンとHバージョンがあります。見た目は同じですが、それぞれの用途と技術的な仕様が異なっています。

Xシリーズは比較的薄い厚さ2mmのメイン管を使っており、常設または半常設の設備用にデザインされています。例えば、装飾または建築セット部品、劇場セット、ショップディスプレー、スタジオグリッド、展示場などといった用途に適しています。Xシリーズはまた、レンタル会社や展示会社などにも幅広く使われています。

Xシリーズの主な特徴は、コンパクトで強度があり、多用途に使えて、軽量で、しかも組み立てが容易なことです。こうしたことからも、X/H-30シリーズは、展示会やレンタル市場に人気があります。

特にカップリングシステム(CCS6)を採用しているため、手早く組み立てられ、常設あるいは架設の構造躯体をきわめておしゃれに美しく引き立てます。

プロライトは柔軟性を兼ね備えたバライティ豊かなX/H30トラスを提供いたします。

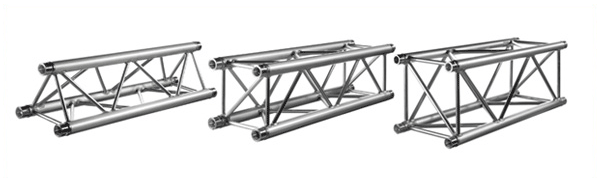

- 3タイプ対応;はしごタイプ、三角形タイプ、四角形タイプ
- 各種長さ、標準の長さから特注による長さまで対応
- 円形トラス、曲線トラス対応
- ボックス- & ボックスコーナーシステム対応
- 各種標準コーナー対応
- 各種アクセサリー対応
- 特注部品対応
- カラーコーティング対応

※* XシリーズとHシリーズは、カプラーのリングの数が違います。

技術仕様書 X30シリーズ


タイプ はしごタイプ(L)、三角形タイプ(D)、四角形タイプ(V)
合金 EN AW 6082 T6
メイン管 52×2mm
支柱 16×2mm
カプリングシステム CCS6 シリーズ
タイプ X30D X30V
メイン管における許容垂直抗力 N 22.17 22.17 kN
斜材における許容垂直抗力 N 7.04 7.04 kN
トラス全体表面積 A 9.24 12.32 cm2
Y 軸慣性モーメント Iy 771.2 1526.3 cm4
Z 軸慣性モーメント Iz 763.1 1526.3 cm4
Y 軸許容曲げモーメント My 4.59 10.6 kNm
Z 軸許容曲げモーメント Mz 5.3 10.6 kNm
Z 軸許容せん断力 Qz/Vz 8.62 9.95 kN
Y 軸許容せん断力 Qz/Vy 4.98 9.95 kN
重さ Kg 3.8 5.1 Kg/m

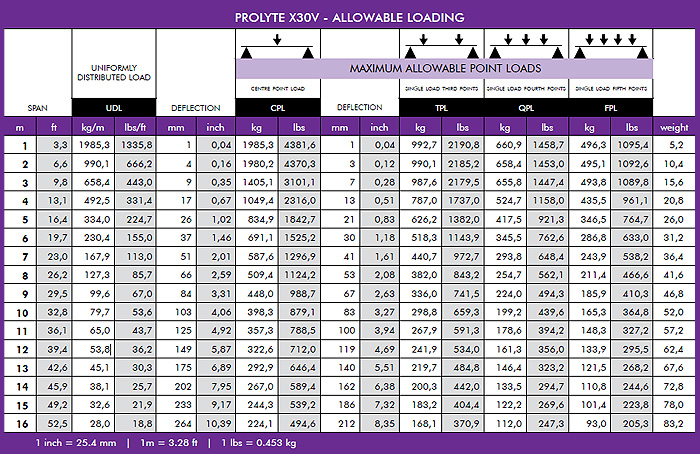

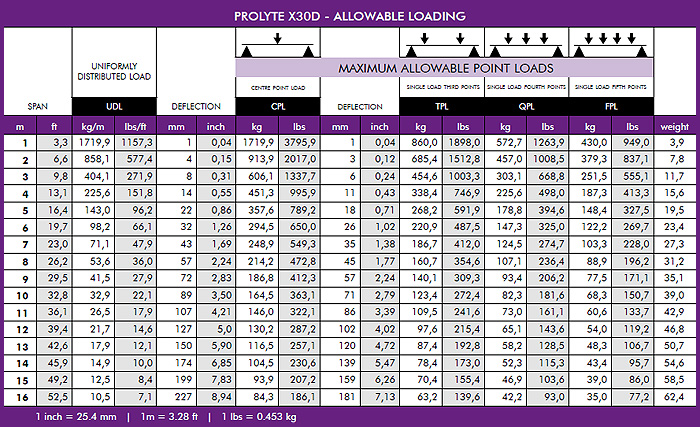

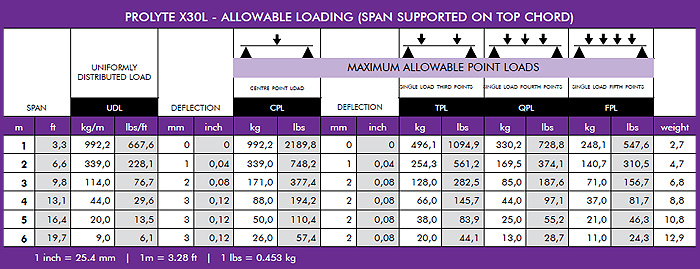

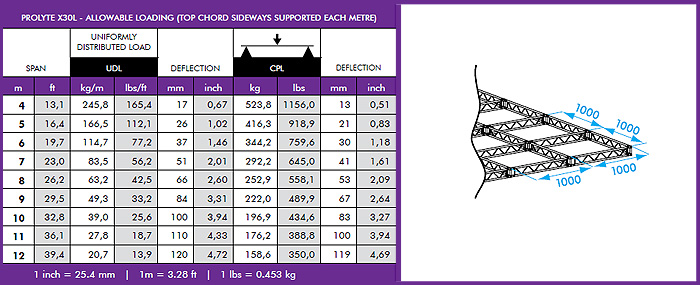

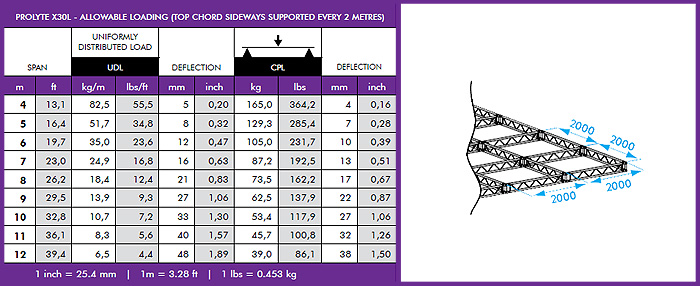

X30シリーズ詳細図
