ルーフシステム【TUNNEL ルーフ】
５タイプのルーフシステムをご用意しております。
ARC ルーフ は固定タイプの構造体です。外側の垂直支柱に取り付けされている内側の曲線のトラスを基本に構成されております。
TUNNEL ルーフ ルーフは固定タイプの構造体です。アーチ全体を形作る曲線のトラスを基本に構成されています。
FLAT ルーフは傾斜した屋根をもつタワーベースの構造体です。組立がとても簡単です。
MPT ルーフ は急勾配の屋根をもつタワーベースの構造体です。最適な強度をお約束いたします。
ST ルーフ は急勾配の屋根をもつタワーベースの構造体です。最適な強度をお約束いたします。
GIANT ARC ルーフは３～５つのアーチで構成されたタワーベースの構造体です。
LT ルーフは急勾配の屋根をもつタワーベースの構造体です。
TUNNEL ルーフ
システム概要
TUNNELルーフは固定タイプの構造体です。アーチ全体を形作っている内側の曲線のトラスを基本に構成されています。TONNELルーフは６メートルのアーチと対になっている１２メートル幅、または８メートルのアーチと対になっている１６メートル幅、以上の２タイプからお選びいただけます。ステージの深さは２～３メートルの柱間によって変わってきます。各５つのセクションは支え線のワイヤーかそれと似たような物で補強されなければなりません。ステージの奥行きに制限はありません。特別なアダプターによりステージフロアーとトラスアーチを結合します。また、TUNNELルーフはイジージーフレームBのサポートフレームまたはプロビームを備え付けたステージDEXのステージとの連結がとてもうまくいきます。
アーチの接続部分はステージフロアーと一体化しているため、ステージ上で行われる動作によるその重さが、ルーフのバラストとして作用いたします。
アーチ型のトラスはオプションの張り出し屋根をトラスに取り付けするために、一番上にキーダープロファイルがあります。
アーチ型の構造のTUNNELルーフは、コンパクトさと強さを併せ持っています。
基本トラス
グリッド
- H30D アーチ型トラス（１２m屋根） –キーダープロファイル付き
- H40D アーチ型トラス（１６m屋根） –キーダープロファイル付き
付属
• テンションギア、スチールワイヤー
•
総合組立てマニュアル

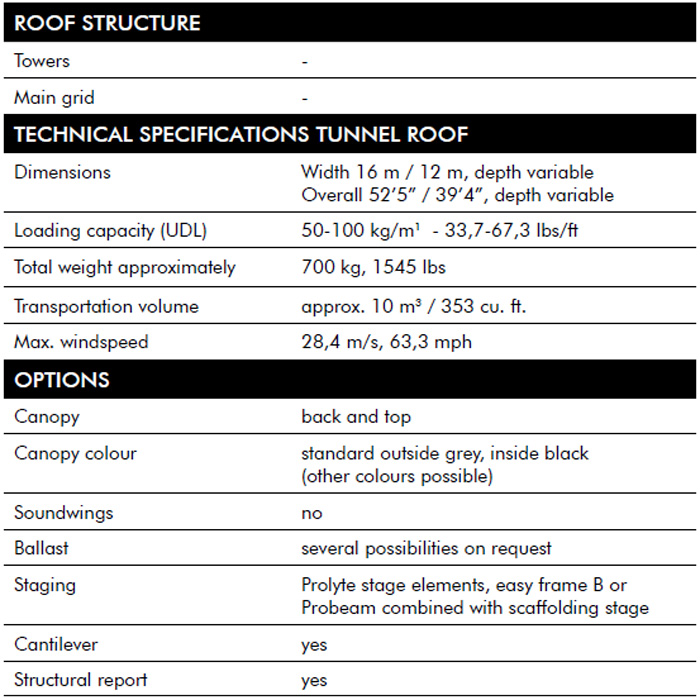

技術仕様書 TUNNEL ルーフ
